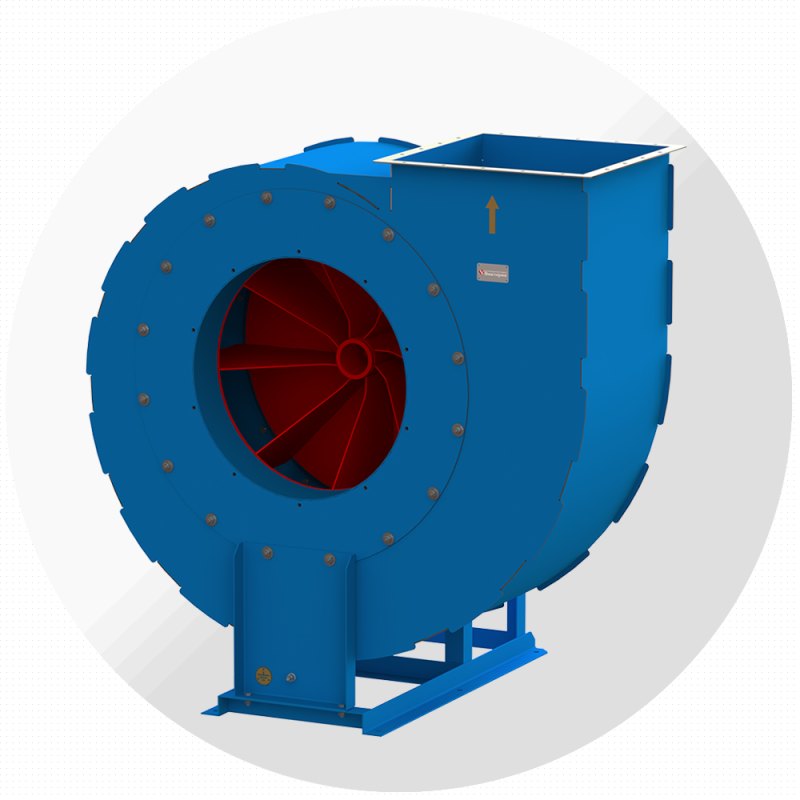

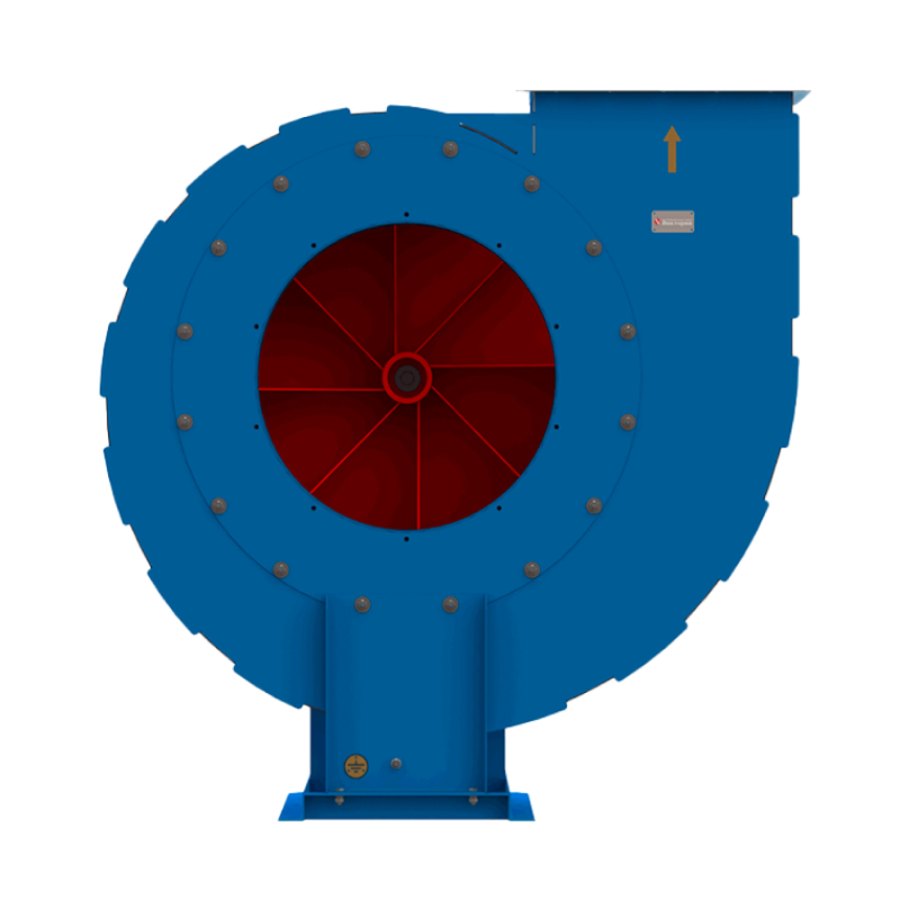

Пылевой вентилятор ВРП-122-45 №6,3, Ø630 мм
⚙️ Подбор и заказ
Характеристики
Описание
Пылевой вентилятор ВРП-122-45 №6 — радиальный пылевой вентилятор завода «Виктория» (Москва). Номер 6,3: диаметр рабочего колеса 630 мм. В каталоге завода 4 исполнения по двигателю: производительность от 2500 до 12 800 м³/ч, полное давление до 1699 Па, мощность 2,2–11 кВт.
Перемещает воздух с механическими примесями: стружку, опилки, зерновую и металлическую пыль. Заменяет ВЦП 7-40 и ВРП-115-45. Колесо с радиальными лопатками не забивается.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
1500 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-6,3-095-7,5-1500 | 0,95 | 3700–11 000 | 1532…1071 | 1501…797 | АИР132S4 | 7,5 | 1455 | 177 |
| ВРП-122-45-6,3-100-11-1500 | 1,00 | 7300–12 800 | 1699…1186 | 1657…814 | АИР132M4 | 11 | 1450 | 190 |
1000 мин⁻¹ — 2 исполнения
| Обозначение | Dотн | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-6,3-095-2,2-1000 | 0,95 | 2500–7300 | 672…469 | 658…349 | АИР100L6 | 2,2 | 940 | 125 |
| ВРП-122-45-6,3-100-3-1000 | 1,00 | 2800–8500 | 745…520 | 726…357 | АИР112MА6 | 3 | 950 | 145 |
Расшифровка обозначения
ВРП-122-45-6,3-095-2,2-1000
| ВРП-122-45 | тип вентилятора |
| № | номер вентилятора = диаметр колеса в дм |
| Dотн | относительный диаметр колеса |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |
Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВРП-122-45, мм
| Обозначение вентилятора | B | H | L | b | h | l | D | D1 | T | n4 | A | A1 | n1 | n2 | n3 | d1 | C1 | C2 | C3 | d | n5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-6,3-095, 2,2/960 | 1046 | 1065 | 800 | 378 | 655 | 189 | 450 | 480 | M8 | 10 | 378 | 410 | 3 | 2 | 14 | 10 | 330 | 690 | 214 | 15 | 6 |
| ВРП-122-45-6,3-100, 3,0/960 | 1046 | 1065 | 800 | 378 | 655 | 189 | 450 | 480 | M8 | 10 | 378 | 410 | 3 | 2 | 14 | 10 | 380 | 350 | 214 | 15 | 6 |
| ВРП-122-45-6,3-095, 7,5/1450 | 1046 | 1065 | 865 | 378 | 655 | 189 | 450 | 480 | M8 | 10 | 378 | 410 | 3 | 2 | 14 | 10 | 470 | 780 | 214 | 15 | 6 |
| ВРП-122-45-6,3-100, 11,0/1450 | 1046 | 1065 | 905 | 378 | 655 | 189 | 450 | 480 | M8 | 10 | 378 | 410 | 3 | 2 | 14 | 10 | 470 | 780 | 214 | 15 | 6 |
Габаритные размеры при различных положениях корпуса ВРП-122-45, мм
| Обозначение вентилятора | B (Пр0, Л0) | b (Пр0, Л0) | H (Пр0, Л0) | B (Пр45, Л45) | b (Пр45, Л45) | H (Пр45, Л45) | B (Пр90, Л90) | b (Пр90, Л90) | H (Пр90, Л90) | B (Пр135, Л135) | b (Пр135, Л135) | H (Пр135, Л135) | B (Пр270, Л270) | b (Пр270, Л270) | H (Пр270, Л270) | B (Пр315, Л315) | b (Пр315, Л315) | H (Пр315, Л315) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ВРП-122-45-6,3 | 1045 | 451 | 410 | 965 | 419 | 710 | 923 | 514 | 595 | 1192 | 482 | 545 | 923 | 514 | 451 | 1192 | 482 | 419 |
Конструкция и особенности
- Высокого давления
- Одностороннего всасывания
- Корпус спиральный поворотный
- Назад загнутые лопатки
- Количество лопаток – 8
- Направление вращения – правое и левое
Назначение и исполнения
| Общего назначения | без обозначения |
| Коррозионностойкие из нержавеющей стали | К |
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения.
Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
Где применяется
- Аспирация деревообрабатывающих и металлообрабатывающих станков
- Пневмотранспорт сыпучих материалов, зерна, опилок
- Удаление пыли и стружки от технологического оборудования
- Системы с запылённостью до 1 кг/м³
Как подобрать
- Определите расход и полное давление в рабочей точке; оптимум КПД — в средней трети диапазона расхода
- Относительный диаметр колеса (090…110) позволяет точно попасть в рабочую точку без смены номера
- Положение корпуса (Пр0…Пр315, Л0…Л315) выбирают по трассе воздуховодов — смотрите от стороны всасывания
- Исполнения Т, К, КТ — для горячих (до 200 °С) и агрессивных сред
- Ставьте гибкие вставки на всасывании и нагнетании и виброизоляторы под раму
Смотрите также
Важно знать
Вентилятор рассчитан на воздух с механическими примесями (стружка, опилки, пыль) концентрацией до 1 кг/м³. Среда не должна быть взрывоопасной и содержать липкие вещества; температура — до 80 °С.
По запросу завод изготавливает сейсмостойкие вентиляторы ВРП-122-45, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
