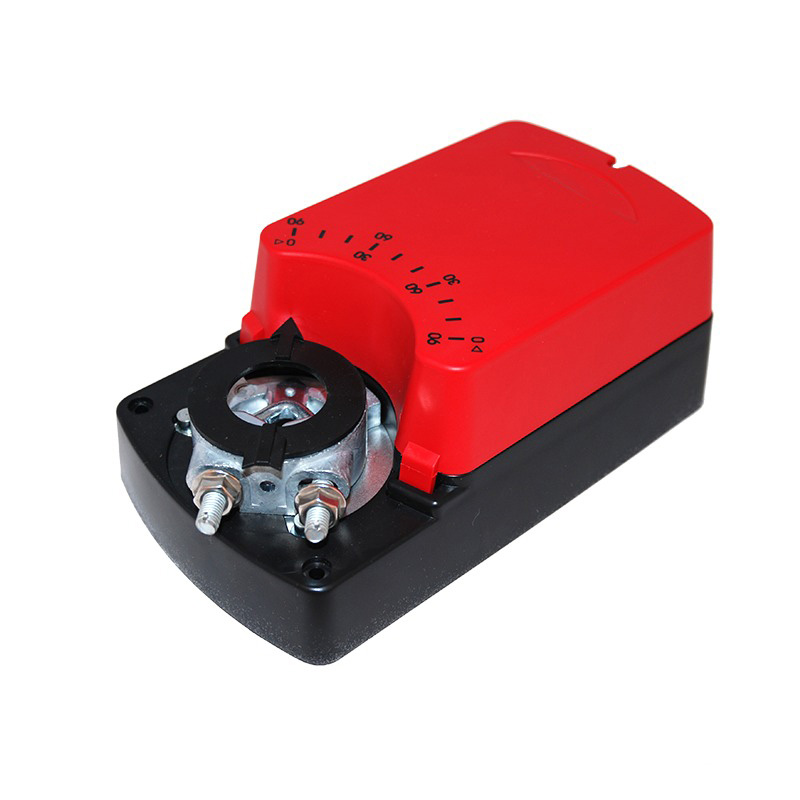

Электропривод DACOND DAC-LMC24-04SI (4 Н·м, 24 В, 0–10 В, без пружины)
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод DACOND DAC-LMC24-04SI — поворотный привод воздушной заслонки площадью до 0,4 м²: момент 4 Н·м, питание AC/DC 24 В, плавное управление 0(2)…10 В / 0(4)…20 мА, ход 50 с, 2 концевых выключателя. Без возвратной пружины: при снятии питания останавливается и удерживает положение — для регулирования и отсечки воздуха там, где безопасное положение не требуется. Серия LMC — компактный корпус для малых и средних заслонок.
Как работает
Синхронный двигатель через редуктор поворачивает ось заслонки на 90° за 50 с. Управление сигналом 0(2)…10 В или 0(4)…20 мА: заслонка занимает положение, пропорциональное сигналу, обратная связь выдаётся тем же диапазоном. При снятии питания привод останавливается и удерживает положение редуктором — в покое потребление всего 0,5 Вт. Концевые выключатели замыкаются в крайних положениях и передают состояние заслонки в щит; направление вращения меняется переключателем на корпусе.
Что это даёт
Где применяется
- Воздушные клапаны и заслонки приточно-вытяжных установок
- Регулирующие заслонки на ответвлениях воздуховодов
- Клапаны рециркуляции и смешения воздуха
- Заслонки вытяжных систем зданий, складов и производств
- Регулирование расхода по сигналу контроллера 0–10 В
Как подобрать и смонтировать
- Посчитайте площадь заслонки: ширина × высота в метрах; нужный момент ≈ 5 Н·м на 1 м², для плотных и утеплённых заслонок — с запасом 25–30 %. Этому приводу подходит заслонка до 0,4 м²
- Питание — по щиту автоматики: AC/DC 24 В от трансформатора или контроллера
- Управление — по контроллеру: плавное 0–10 В / 4–20 мА — для регуляторов расхода (индекс M)
- Заслонке нужно безопасное положение без питания — берите серию DAC-LF с пружиной
- Хомут затягивается на оси клапана ключом; направление поворота меняется переключателем на корпусе или установкой привода другой стороной
- Концевые выключатели заведите в щит для индикации положения и блокировки вентилятора
Технические характеристики
| Артикул | DAC-LMC24-04SI |
| Крутящий момент | 4 Н·м |
| Площадь заслонки | до 0,4 м² |
| Напряжение питания | 24В AC/DC 50/60Гц |
| Время открытия | 50 с |
| Потребляемая мощность | 3 Вт |
| Мощность в режиме ожидания | 0,5 Вт |
| Ресурс | 70 000 циклов |
| Уровень шума | 45 дБ |
| Сечение провода | 0,5 мм² |
| Класс защиты от поражения током | III |
| Степень защиты | IP54 |
| Температура эксплуатации | от −20 до +50 °C |
| Температура хранения | от −30 до +80 °C |
| Относительная влажность | 5–95 % без конденсации |
| Вес | 0,8 кг |
| Габариты (В×Ш×Г) | 165,5×84,8×65 мм |
Расшифровка маркировки
DAC — DACOND; LMC — компактный привод без возвратной пружины (motor, compact); 24 — питание AC/DC 24 В; 04 — крутящий момент, Н·м; SI — концевые выключатели + плавное управление по токовому сигналу.
Важно знать
Момент подбирается по площади заслонки с запасом: для 1 м² нужно около 5 Н·м, для плотных, утеплённых и наружных заслонок — до 7–8 Н·м на 1 м². Привод «впритык» работает на пределе и не доводит заслонку до уплотнения.
Без возвратной пружины привод не занимает безопасное положение при обрыве питания. Для клапанов наружного воздуха и защиты калориферов берите серию DAC-LF.
Приводы 230 В и 24 В не взаимозаменяемы — проверьте питание в шкафу автоматики перед заказом. Для DC 24 В соблюдайте полярность по схеме в паспорте. Устройство не вскрывается, гарантия производителя — 24 месяца.
AIRS LM24-SR: 4 Н·м, AC/DC 24 В, без пружины, плавное. Наша основная линейка — электроприводы AIRS. Открыть AIRS LM24-SR
Подбор. Назовите размеры заслонки или расход через клапан, питание щита и тип управления — подберём позицию DACOND или аналог AIRS, соберём комплект (привод + адаптер + клапан) и пришлём счёт в день обращения. Гарантия производителя — 24 месяца.
