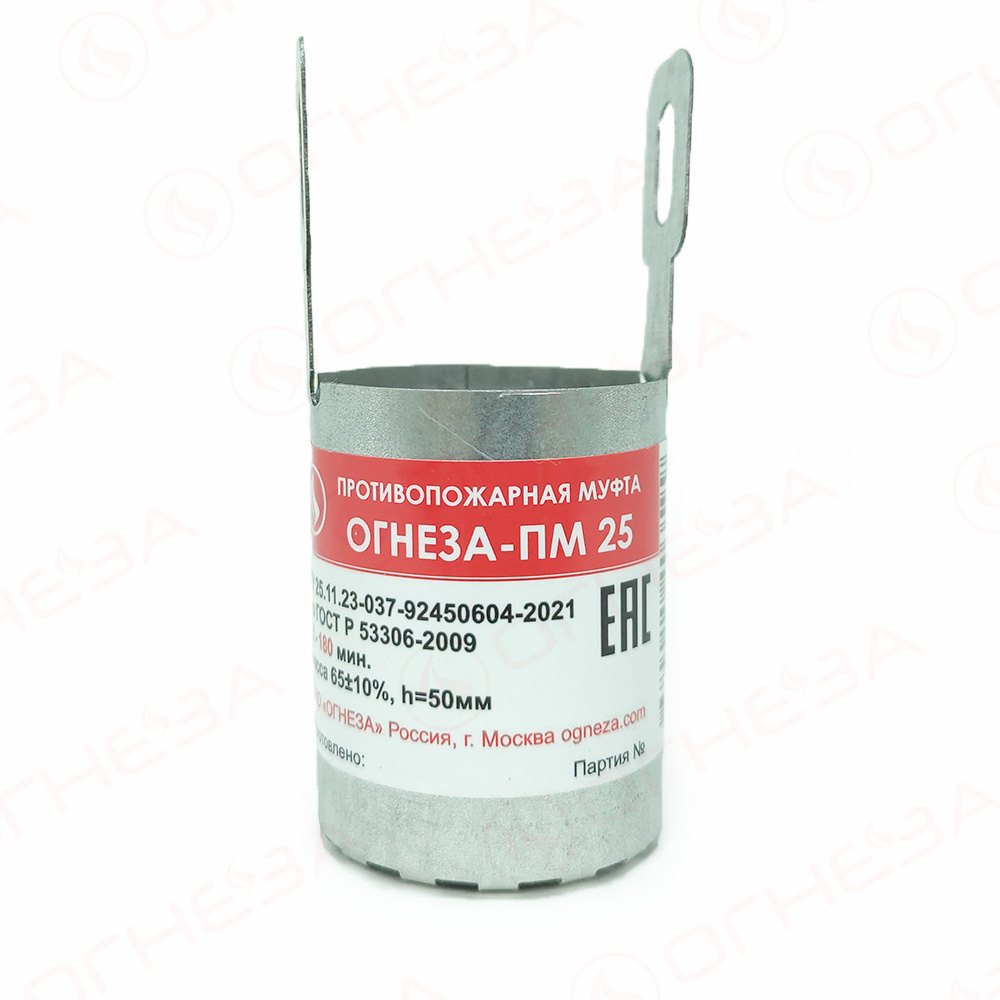

Муфта противопожарная ОГНЕЗА-ПМ 25 (для труб Ø25 мм, EI 240)

Муфта противопожарная ОГНЕЗА-ПМ 25 — противопожарная муфта ОГНЕЗА-ПМ применяется на всех объектах строительства для огнезащиты узлов пересечения ограждающих конструкций с горючими полимерными трубами (PP, PE, PVC) канализации, отопления, холодного и горячего водоснабжения. Предел огнестойкости противопожарной манжеты — 240 минут.

Как работает

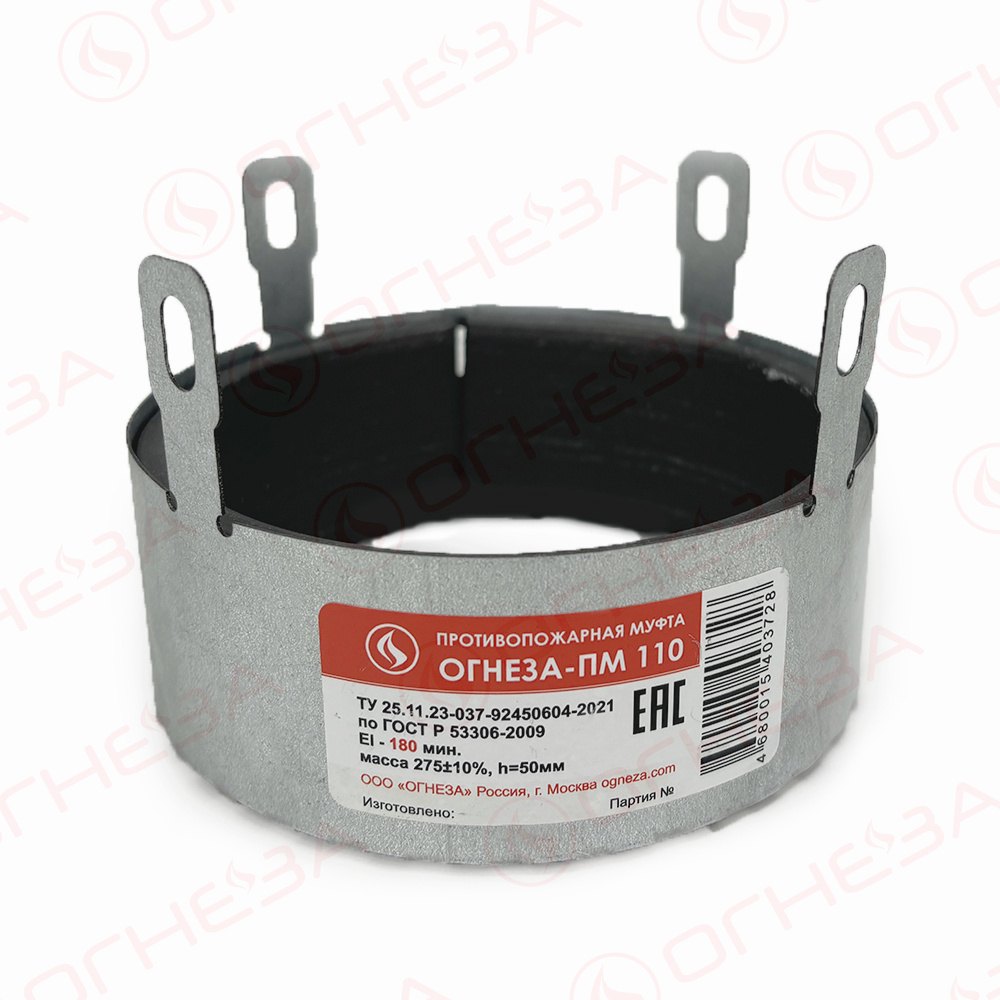

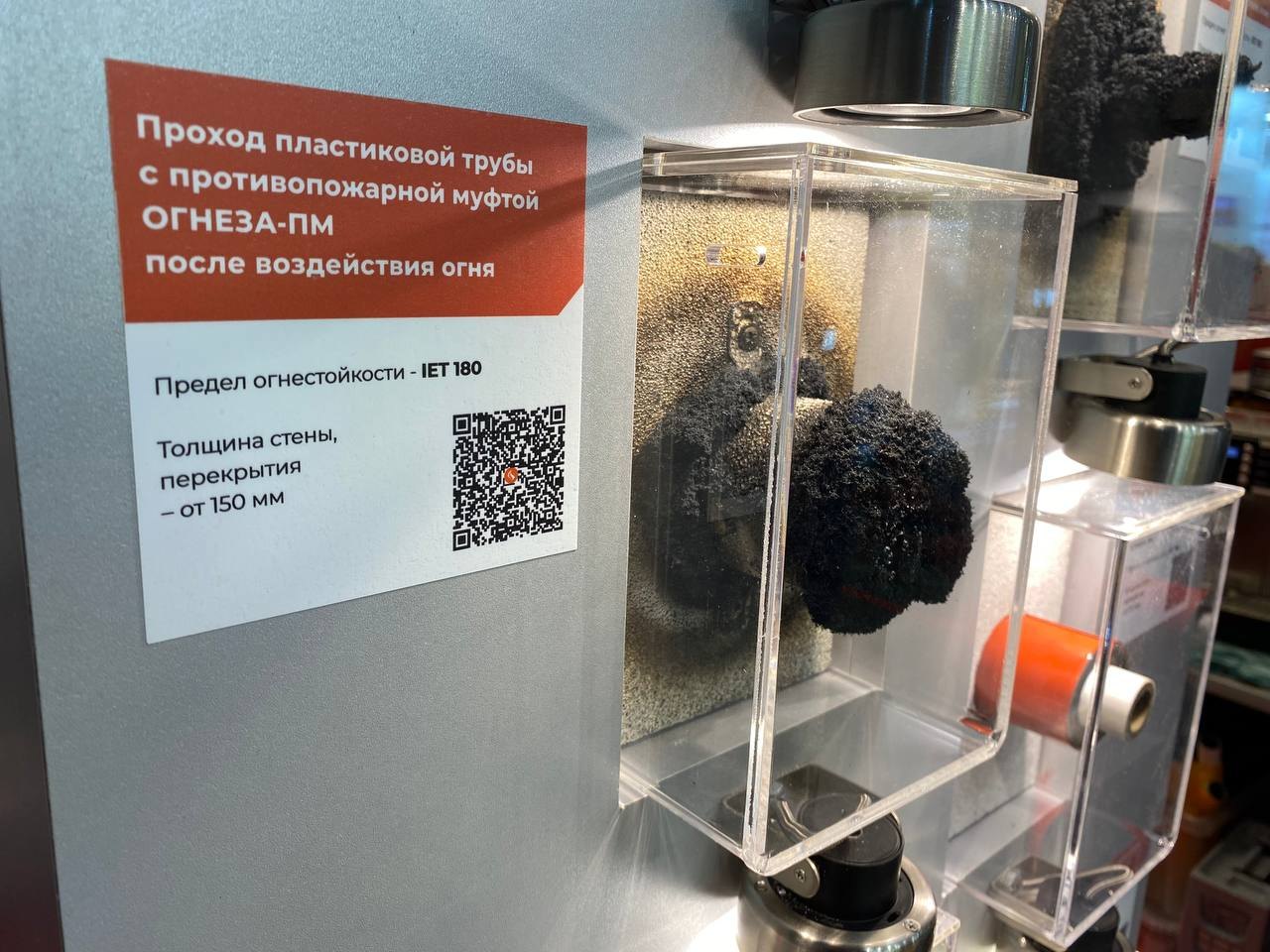

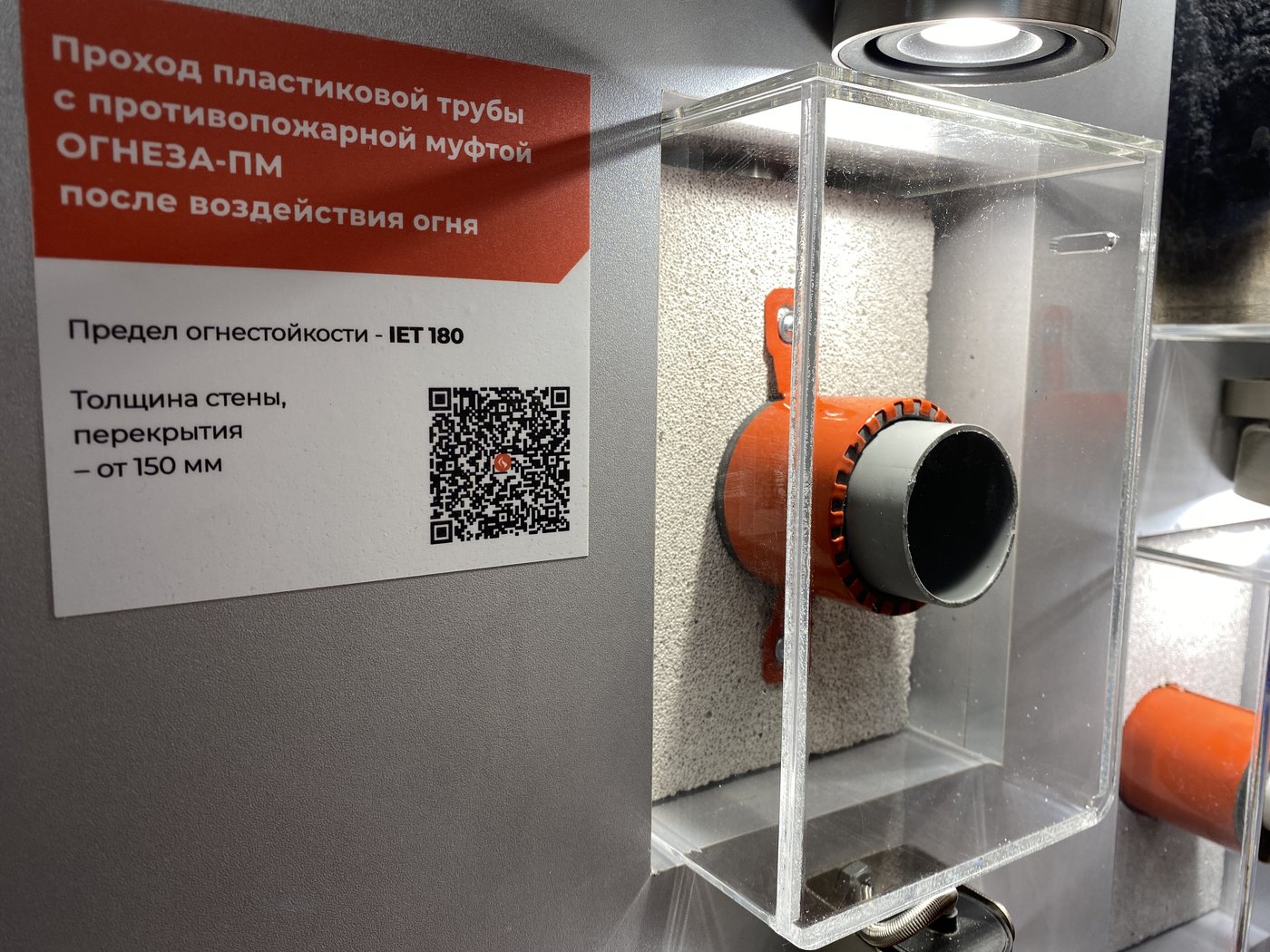

Разъёмный стальной корпус с замком-защёлкой охватывает полимерную трубу в месте прохода через стену или перекрытие. Внутри — вкладыш из терморасширяющегося материала ОГНЕЗА-ТРМ: при нагреве выше 150 °C он вспучивается в 9 и более раз, пережимает оплавляющуюся трубу и закрывает проём пенококсом, не пропуская огонь и дым в соседнее помещение.

Что это даёт

Где применяется

• Проходы канализационных стояков ПП/ПВХ через межэтажные перекрытия
• Трубы отопления, ХВС и ГВС из полимера сквозь противопожарные стены
• Узлы пересечения перегородок между квартирами, офисами, палатами
• Замена и дооснащение существующих проходок при перепланировке

Как подобрать и смонтировать

• Диаметр муфты равен наружному диаметру трубы: для стояка 110 мм — ПМ 110
• На каждый проход через перекрытие — одна муфта снизу; через стену — по муфте с каждой стороны
• Крепите к бетону и кирпичу дюбелями через все проушины, зазор между трубой и проёмом заделайте негорючим материалом
• Для звукоизоляции стояка возьмите гильзу ПГЗ, для труб внутри вентканалов — муфты ПМ(В)

Описание производителя

В случае возникновения пожара, под действием высоких температур, муфта срабатывает и перекрывает отверстие в перекрытии (стене) с нормированной степенью огнестойкости до EI-240, резко уменьшая вероятность распространения пожара на соседнее помещение. Муфта работоспособна при монтаже на вертикальные и горизонтальные трубопроводы.

Корпус (металлическая манжета) изготавливается из холоднокатаной или оцинкованной стали толщиной от 0,5 до 2 мм, окрашенной атмосферостойкой краской.

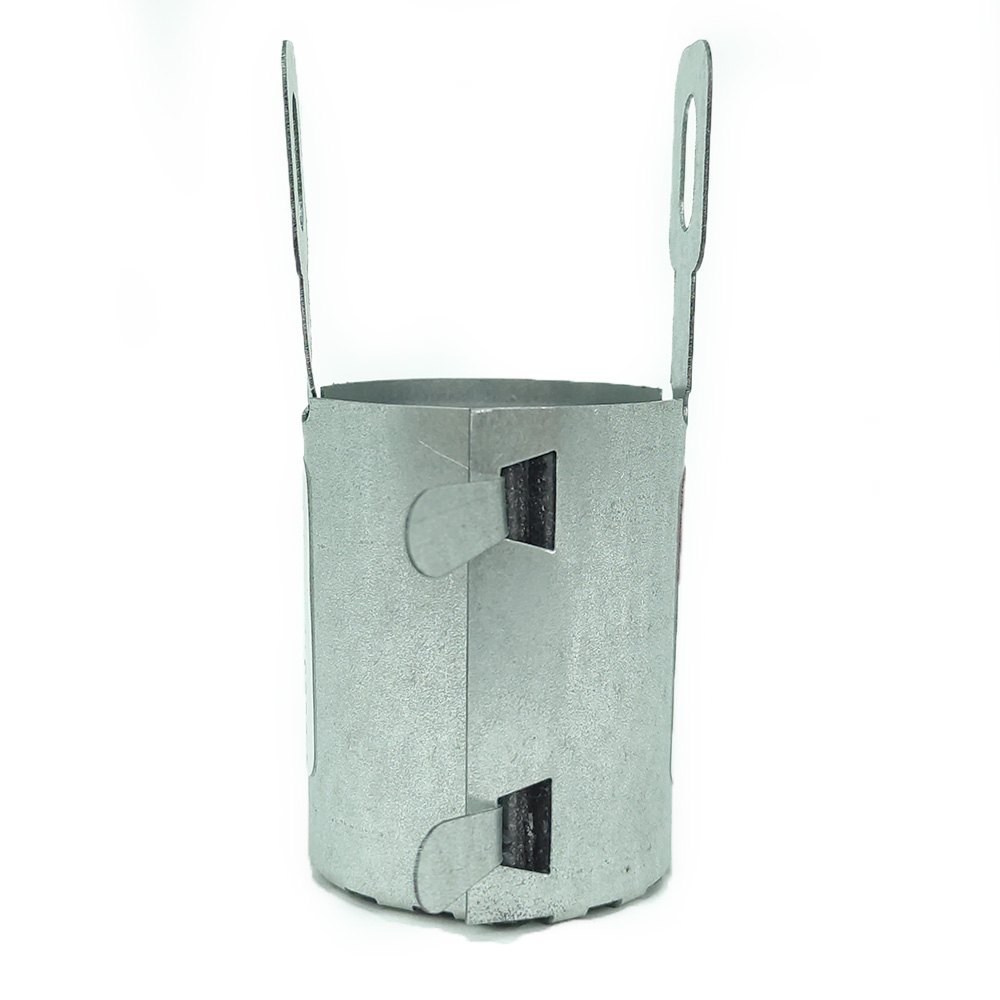

Замковое соединение корпуса снабжено надежным замком-защелкой российского производства из гальванированной стали и дополнительно покрыто краской в цвет муфты, что гарантирует долговечность его службы.

Загнутые внутрь зубчики основания манжета не только удерживают огнезащитный вкладыш внутри корпуса, но и при пожаре обеспечивают его направленное расширение, способствуя более быстрому закрытию отверстия.

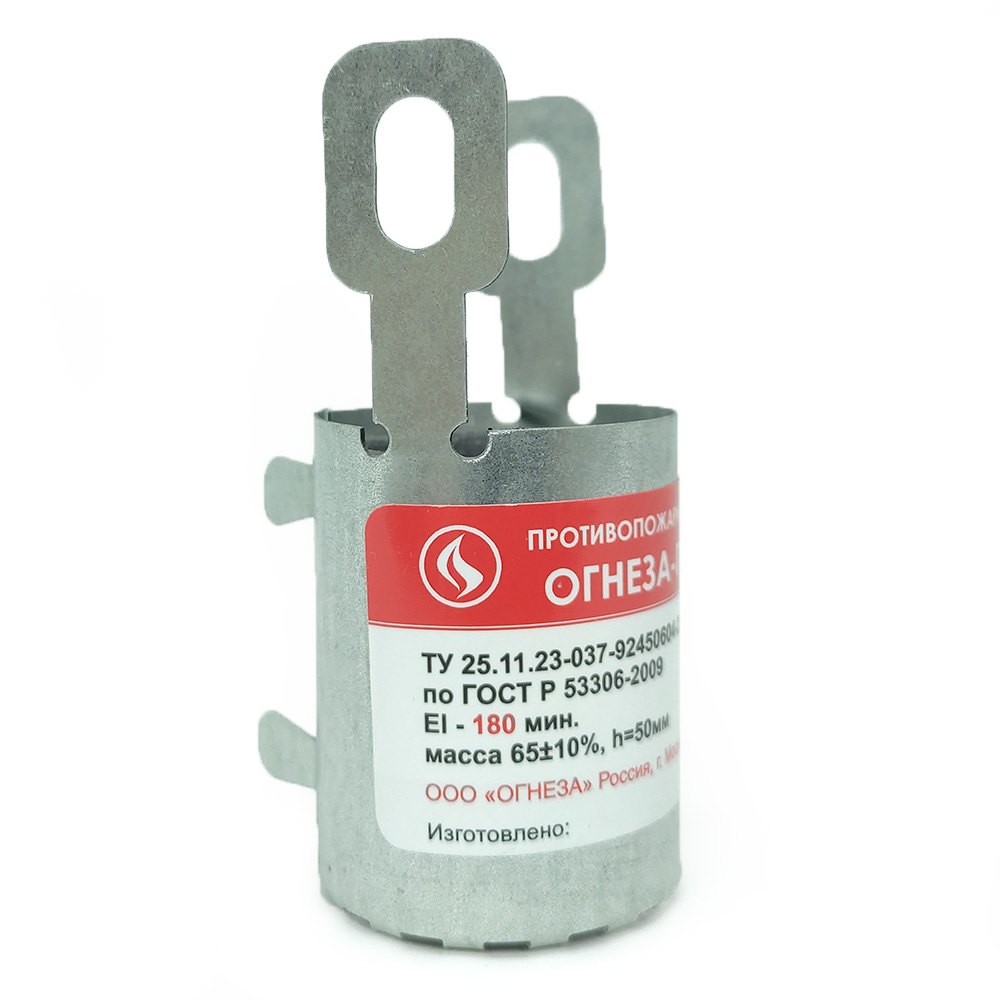

Проушины крепления с отверстием легко отгибаются и имеют длину 35 мм для удобного монтажа. Под заказ изготавливаются муфты с удлиненными лепестками крепления (70 мм и более) для труб, прокладываемых в металлических гильзах, применяемых в монолитном строительстве.

Расшифровка маркировки

ОГНЕЗА-ПМ — противопожарная муфта; число — наружный диаметр защищаемой трубы, мм; цвет корпуса — серый (порошковая окраска).
