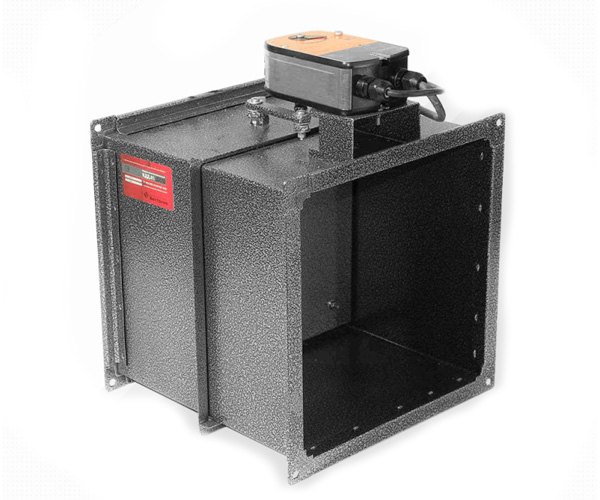

Клапан противопожарный двойного действия КДД.01

Назначение и конструкция

Противопожарные клапаны двойного действия КДД.01 предназначены для установки в системах основной общеобменной вентиляции, используемых для удаления газов и дыма после пожара из помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения. Применение клапанов осуществляется в соответствии с нормативными требованиями.

Предел огнестойкости клапана КДД.01: в режиме клапана двойного действия – EI 15 Предел огнестойкости клапанов EI 15 соответствует требованиям п. 7.13 СП 7.13130.2013, предъявляемым к противопожарным клапанам систем вентиляции помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения.

Клапаны выпускаются канального типа с двумя присоединительными фланцами. Привод клапанов устанавливается снаружи корпуса. Клапаны КДД.01 изготавливаются из оцинкованной стали. По индивидуальным заказам корпус клапана КДД.01 может быть изготовлен из углеродистой (с последующей окраской) или нержавеющей стали.

Клапаны двойного действия КДД.01 оснащаются реверсивными электроприводами.

Клапаны КДД.01 работоспособны в любой пространственной ориентации.

При проектировании и установке клапанов в системах вентиляции следует учитывать удобство доступа к приводу клапана.

Вид климатического исполнения клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30°C до +40°С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на створке.

Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

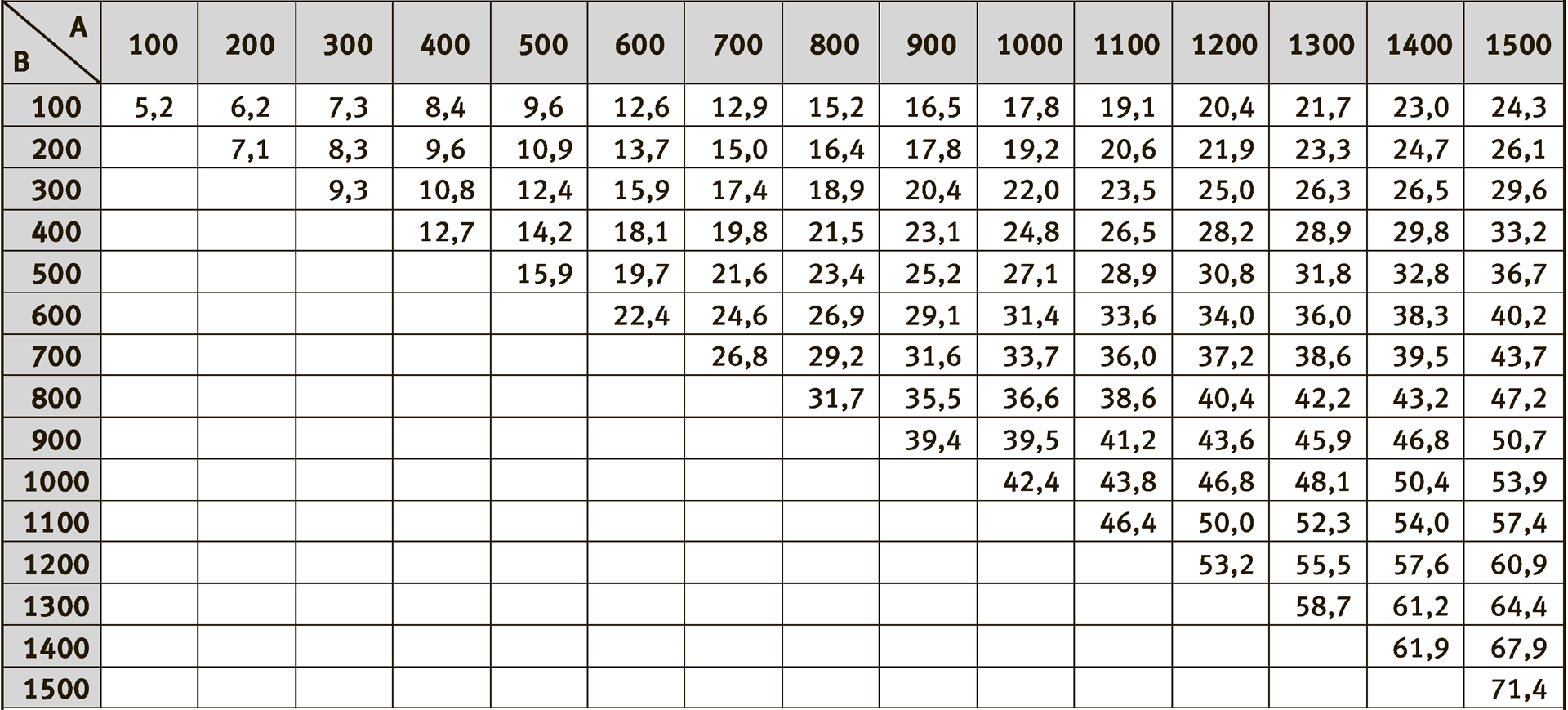

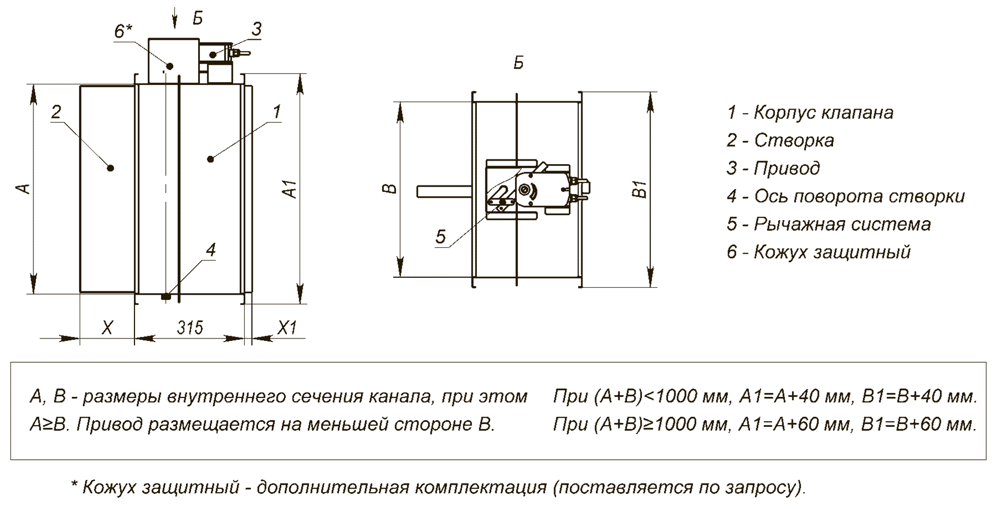

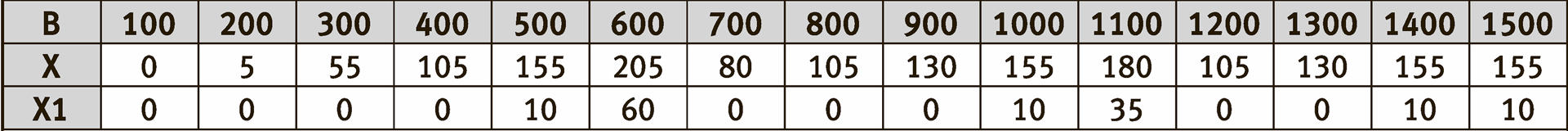

Схемы, типоразмерный ряд и характеристики

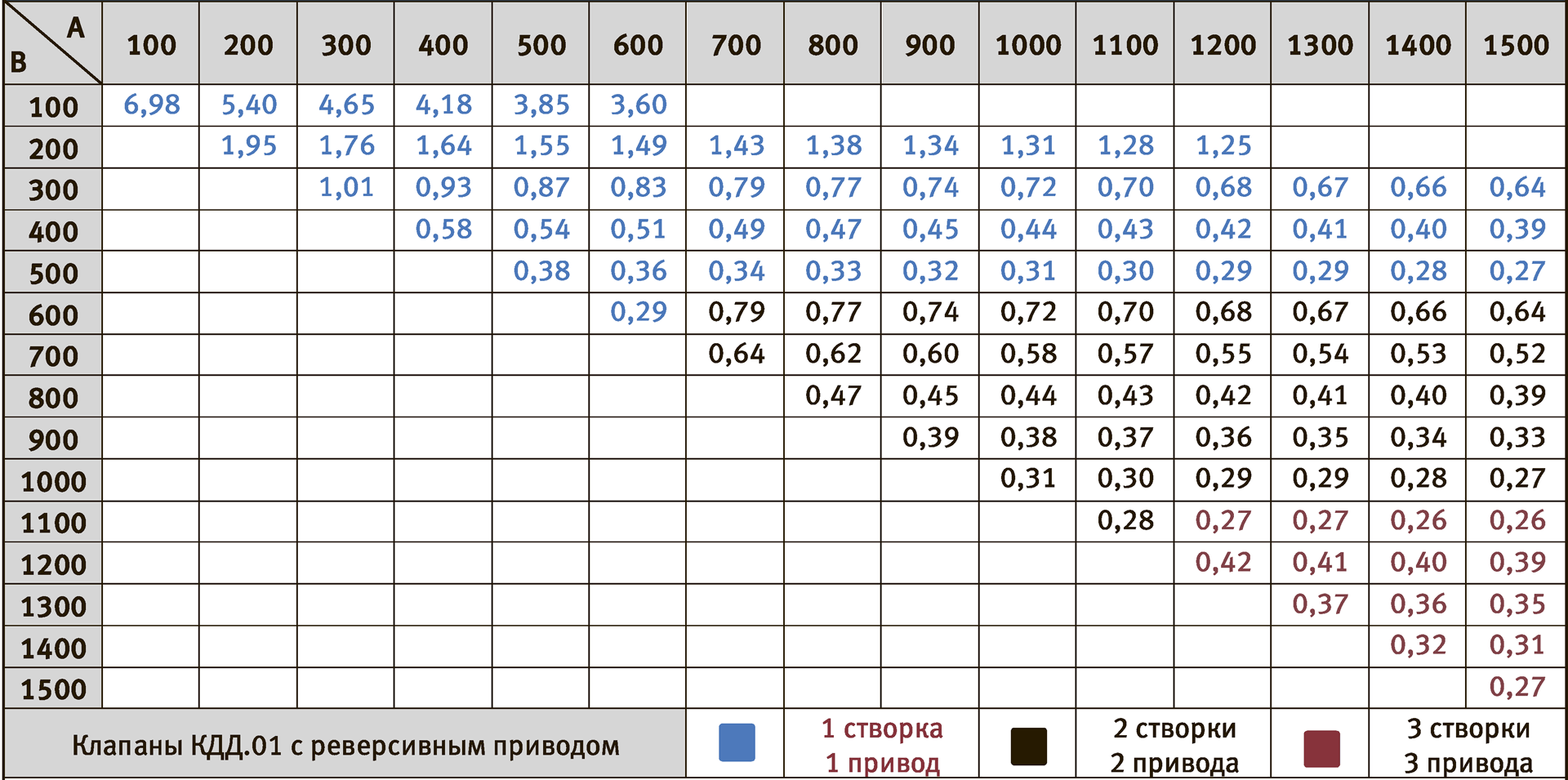

Значения коэффициентов ζв в отнесены к скорости во внутреннем сечении воздуховода Fв=А х В, м². Табличные значения соответствуют случаю, когда к фланцам клапана с двух сторон присоединены воздуховоды одинакового сечения. Формула для расчета потерь давления на клапанах представлена в разделе «Расчет потерь давления на противопожарных клапанах».

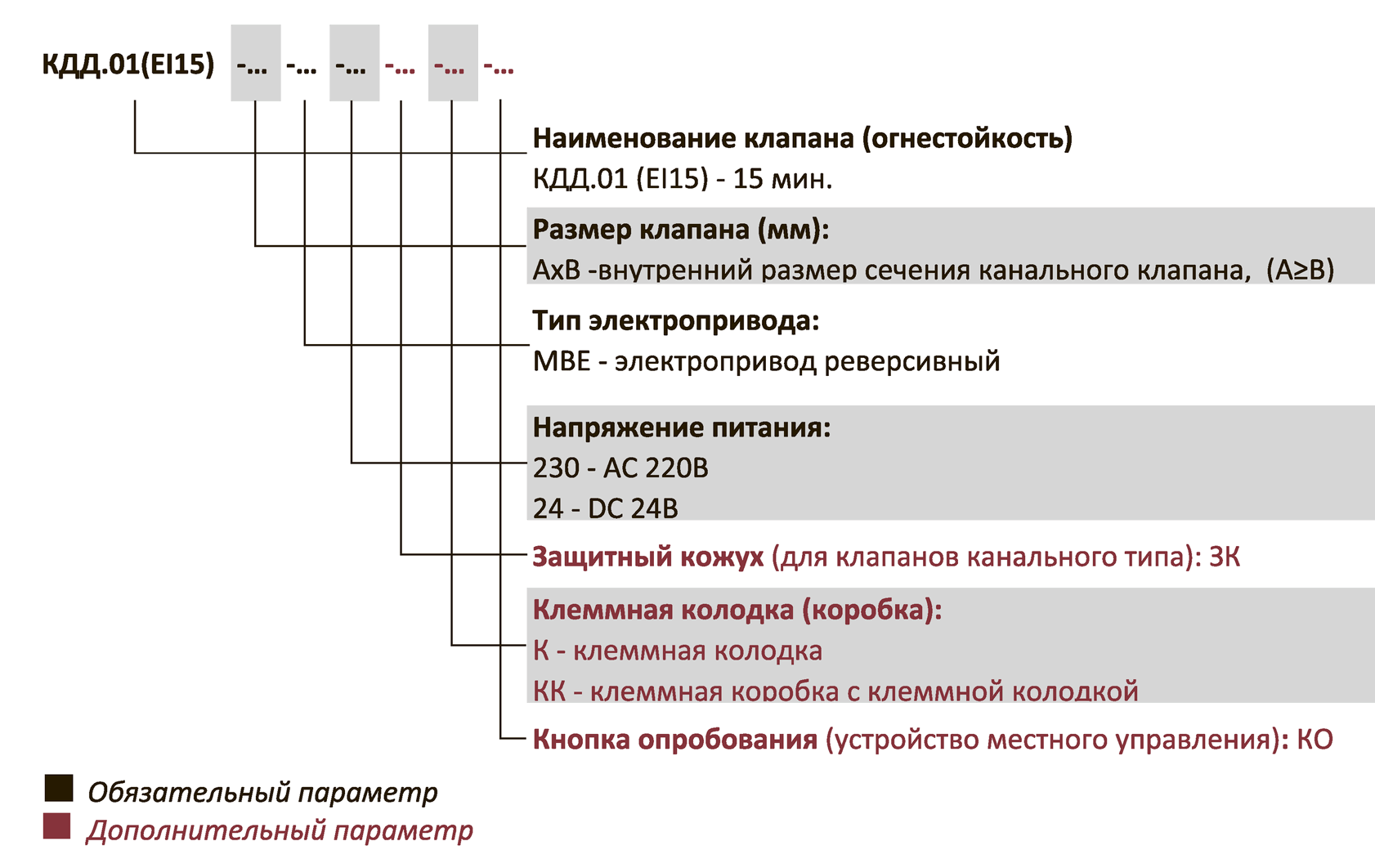

Примеры заказов: КДД.01 (EI 15)-ДД-300х300-MBE230-К – клапан КДД.01 с пределом огнестойкости 15 мин., двойного действия, с размерами внутреннего сечения 300х300 мм, оснащенный реверсивным приводом на 220B, с клеммной колодкой.

Где применяется

• Помещения с автоматическим газовым, аэрозольным или порошковым пожаротушением
• Серверные, архивы, электрощитовые
• Системы удаления газов и дыма после пожара по п. 7.13 СП 7.13130
• Общеобменная вентиляция защищаемых помещений

Что указать при заказе

• Сечение А×В (А ≥ В), мм
• Напряжение питания привода: 230 В или 24 В
• Защитный кожух привода (ЗК)
• Клеммная колодка (К) или клеммная коробка (КК)
• Кнопка опробования (КО)
