Камера статического давления к щелевым решеткам КСД/КСР

✓ Всегда в наличии / под заказ Доставка по всей России
Камера статического давления к щелевым решеткам КСД/КСР
Камера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСРКамера статического давления к щелевым решеткам КСД/КСР
Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты, BIM-модель

Камера статического давления (КСД/КСР) является элементом систем вентиляции и кондиционирования воздуха и используется для подключения щелевых диффузоров к воздуховоду

Выравнивает поток по длине решётки, снижает шум сети на 4–6 дБ и упрощает монтаж на круглых воздуховодах. Исполнения: КСД, КСР с регулятором расхода, уменьшенная камера, теплозвукоизоляция.

Подбор по параметрам, техническая документация и расчёт под задачу — по запросу.

⚙️ Калькулятор цены и заказ

Итог

4 327 ₽/шт

Обновить цену
Купить в один клик
В корзине шт.
Вес/Объем
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок подтвердит менеджер.

⚙️ Подбор и заказ

4 327 ₽
Партнёрские скидки — по запросу.
Оплата и доставка Отсрочка платежа
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Подробно

Описание

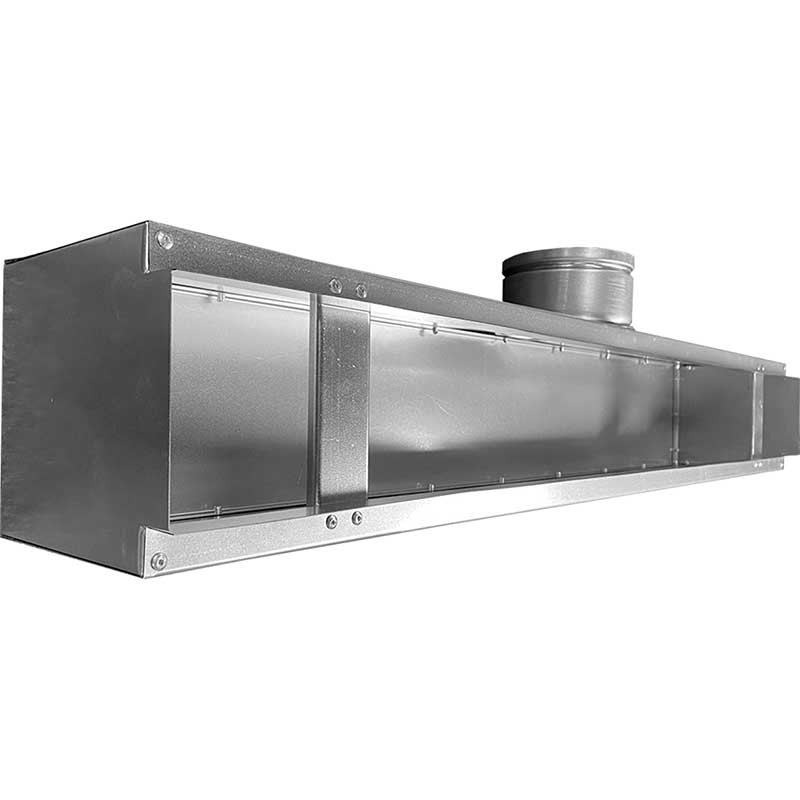

Камера статического давления КСД/КСР (пленум-бокс) — элемент систем вентиляции и кондиционирования воздуха: подключает щелевую решётку или щелевой диффузор к воздуховоду и обеспечивает равномерный выход воздуха по всей длине решётки.

Тип изделияКамера статического давления (пленум-бокс)
НазначениеЩелевые решётки и щелевые диффузоры
Место установкиПотолок / Стена, за решёткой
МонтажНа европодвесах или шпильках
Регулировка расходаКСД — без регулятора; КСР — регулятор на патрубке; КСР-1 — регулятор с лицевой стороны решётки
ВрезкаБоковая, осевая или верхняя; круглая, овальная или прямоугольная
ФормаПрямоугольная; угловые и радиусные секции
Длина150–3000 мм, шаг 1 мм
МатериалОцинкованная сталь 0,4–1,5 мм
ПокрытиеБез покрытия; по запросу — цвет по каталогу RAL
ТеплозвукоизоляцияПо запросу (индекс «И»)
ПрименениеПриток и вытяжка

Конструкция и материалы

  • Статическая камера изготавливается из оцинкованной листовой стали 0,4 - 1,5 мм в зависимости от размера и пожелания заказчика.
  • По умолчанию все изделия поставляются в неокрашенном виде.
  • Равномерное истечение воздушного потока по сечению воздухораспределителей; снижение шума, приходящего по сети к воздухораспределителю; удобство монтажа воздухораспределителей на круглых воздуховодах.
  • Возможность установки в условиях ограниченного монтажного пространства; соответствие требованиям дизайнеров, возможно изготовление сложных форм, в том числе и радиусных.
  • КСД состоит из стального корпуса с патрубком для подсоединения к воздуховоду.
  • Исполнение КСР дополнительно оснащено устройством регулировки расхода воздуха во входном патрубке.
  • Для ограниченного запотолочного пространства выпускается уменьшенная камера — с прямоугольными патрубками 110×55 и 204×55 мм или с овальным патрубком под гибкий воздуховод.
  • Камера работает как камерный глушитель и снижает шум сети на 4–6 дБ; с теплозвукоизоляцией (индекс «И») — дополнительно на 6–8 дБ, без конденсата на корпусе при подаче охлаждённого воздуха.
  • Щелевые решетки с камерами статического давления изготавливаются от размера 150 мм до 3000 мм с шагом 1 мм.

Корпус — оцинкованная листовая сталь без покрытия. По запросу окрашиваем камеру в любой цвет по каталогу RAL.

Что это даёт

Собственное производствоИзготавливаем камеры под размер решётки и диаметр воздуховода, срок — до 5 рабочих дней.
Тише на 4–6 дБКамера работает как камерный глушитель; с теплозвукоизоляцией шум снижается ещё на 6–8 дБ.
Регулировка расходаИсполнение КСР — с регулятором расхода воздуха во входном патрубке.

Где применяется

Промежуточный элемент между воздуховодом и щелевой решёткой: выравнивает поток и упрощает подключение к круглому воздуховоду.

  • Подключение щелевых решёток и щелевых диффузоров к воздуховоду
  • Линии решёток в потолке и стене, в том числе угловые и радиусные
  • Приточные и вытяжные системы вентиляции и кондиционирования

Как подобрать и смонтировать

  • Размеры камеры определяются размерами решётки — подбирайте по чертежу к конкретной решётке
  • Выберите тип камеры (КСД, КСР, уменьшенная), расположение врезки и её диаметр
  • Монтаж камеры — на европодвесах или шпильках
  • Нестандартная высота камеры или диаметр патрубка — по согласованному чертежу

Размеры и варианты исполнения

Камера статического давления КСД/КСР: габаритно-посадочные размеры
Габаритно-посадочные размеры

Габаритно-посадочные размеры камеры зависят от размеров решётки — для подбора используйте чертежи к конкретной решётке.

Подбор и заказ. Изготавливаем камеры под размер вашей решётки и диаметр воздуховода. Рассчитайте стоимость в калькуляторе на этой странице или пришлите размеры — подберём исполнение и посчитаем.

Важно знать

КСР и клапан расхода

Если в решётке уже есть клапан расхода воздуха, камера КСР не нужна: расход регулируется в самой решётке. В этом случае заказывайте КСД.

Что указать в заявке. Тип и размер решётки, тип камеры (КСД или КСР), расположение и диаметр врезки, нужна ли теплозвукоизоляция — посчитаем и изготовим в срок до 5 рабочих дней.
