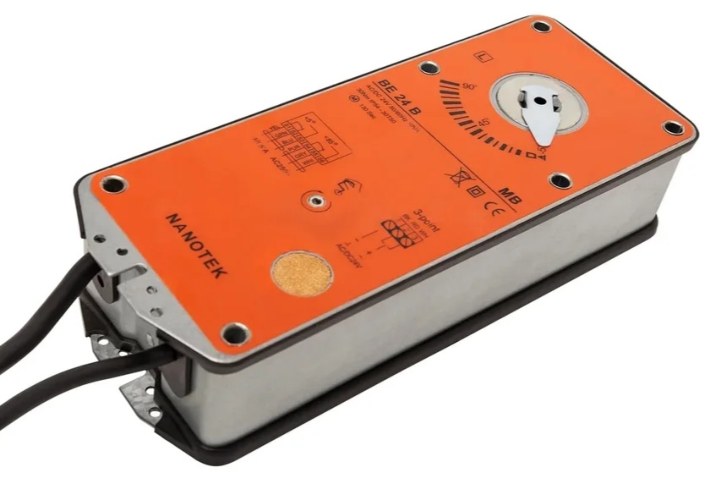

Электропривод Нанотек BE 24 B (40 Н·м, противопожарный, реверсивный)
⚙️ Подбор и заказ
Характеристики
Описание
Электропривод Нанотек BE 24 B — реверсивный привод противопожарного клапана и клапана дымоудаления: момент 40 Н·м (заслонка до 4 м²), питание AC/DC 24 В, 2- и 3-позиционное управление, ход < 115 с, 2 переключателя SPDT для сигнализации «открыт/закрыт» в щит противопожарной автоматики. Без пружины: положение меняется только по команде, а ручной взвод ключом позволяет проверить клапан при монтаже и обслуживании.
Как работает
Реверсивный привод поворачивает створку клапана в обе стороны по команде автоматики: по трём проводам: «открыть», «закрыть», «стоп» — работает с любым реле, термостатом или контроллером. Ход < 115 с, в конечных положениях привод останавливается и удерживает створку. Возвратной пружины нет — при пропадании питания положение не меняется, поэтому такие приводы ставят на нормально закрытые клапаны дымоудаления, которые открываются по сигналу пожарной автоматики. Два переключателя SPDT (заводская установка 5° и 85°) выдают в щит сигналы «клапан открыт» / «клапан закрыт»; ключом ручного взвода створку проверяют при монтаже.
Что это даёт
Где применяется
- Нормально закрытые клапаны дымоудаления
- Клапаны противодымной вентиляции с двухсторонним управлением от ППУ
- Клапаны компенсации и подпора воздуха
- Замена реверсивных приводов Belimo BLE/BE, Lufberg и Hoocon с той же посадкой
Как подобрать и смонтировать
- Посчитайте площадь заслонки: ширина × высота в метрах; нужный момент ≈ 5 Н·м на 1 м², для плотных и утеплённых заслонок — с запасом 30 %. Этому приводу подходит заслонка до 4 м²
- Питание — по щиту автоматики: AC/DC 24 В от трансформатора или контроллера
- Управление — по контроллеру: 2- или 3-позиционное — для реле, термостатов и контроллеров с выходами «открыть/закрыть»
- Нормально открытый огнезадерживающий клапан — привод с пружиной (BLF/BF); нормально закрытый клапан дымоудаления — реверсивный BLE/BE
- Проверьте ось клапана: квадратная 12×12 мм (8×8 и 10×10 мм через переходник); хомут затягивается ключом, направление поворота меняется установкой привода другой стороной

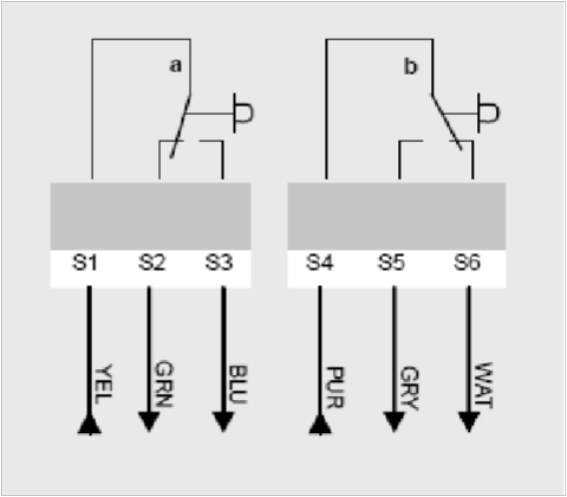

- Переключатели SPDT заведите в щит для индикации положения и блокировки вентилятора
Технические характеристики
| Крутящий момент | мин. 40 Н·м |
| Площадь заслонки | до 4 м² |
| Размер оси заслонки | квадратная 12×12 мм (8×8 и 10×10 мм через переходник) |
| Рабочее напряжение | AC/DC 24 В |
| Частота | 50…60 Гц |
| Потребляемая мощность (вращение / удержание) | 7,0 Вт / 2,0 Вт |
| Вспомогательные переключатели | 2 × SPDT, 3(1,5) А, 230 В |
| Управляющий сигнал | 2- и 3-позиционное |
| Угол поворота | 90° (95° механически) |
| Время поворота | < 115 с |
| Уровень шума | макс. 45 дБ |
| Класс защиты | III (низкое напряжение) |
| Степень защиты корпуса | IP54 |
| Рабочая температура | −20…+50 °C |
| Температура хранения | −30…+80 °C |
| Влажность | 5…95 % без конденсата |
| Соединительный кабель | 1 м |
| Срок службы | 60 000 циклов |
| Масса | < 2,2 кг |
| Соответствие стандартам | ГОСТ 16264.1-85 |

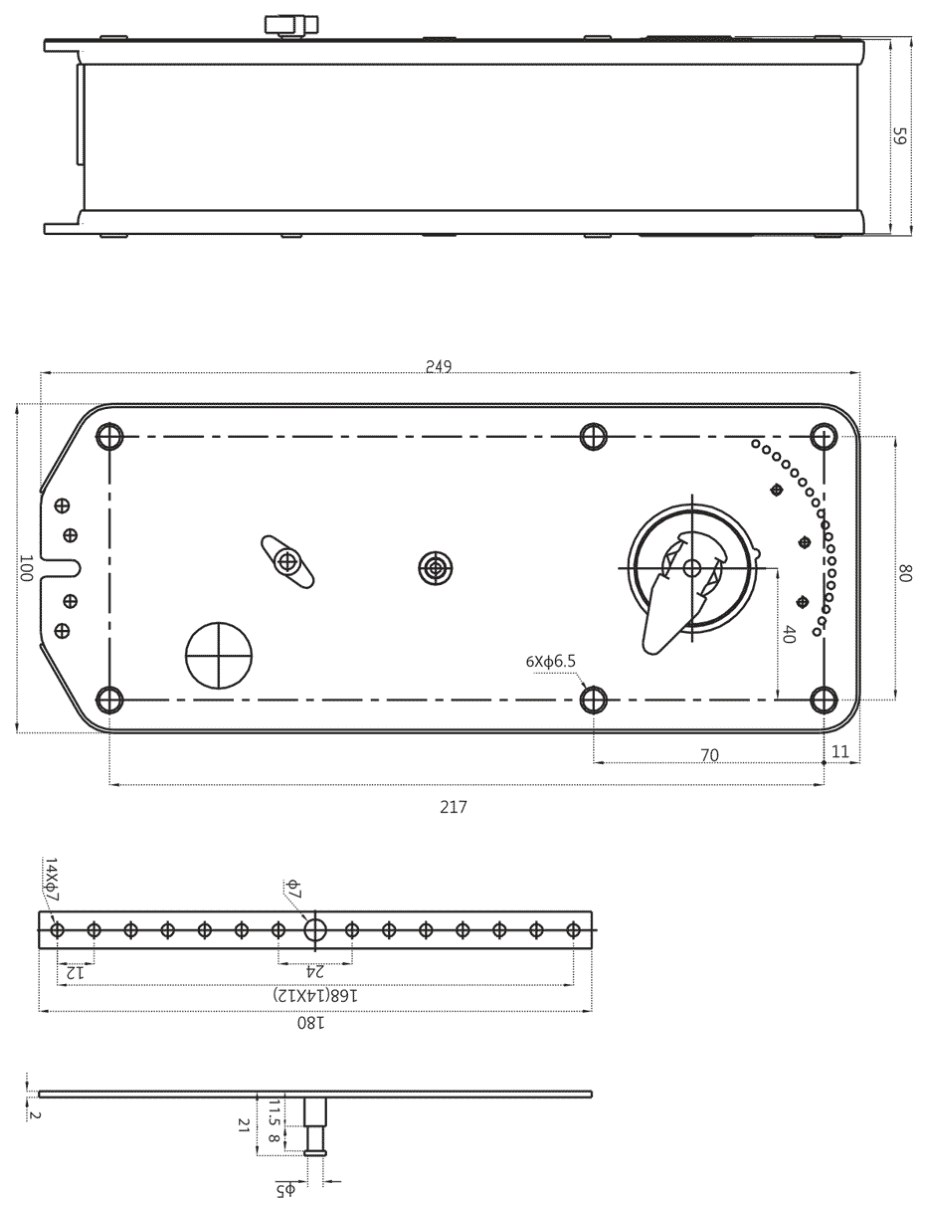

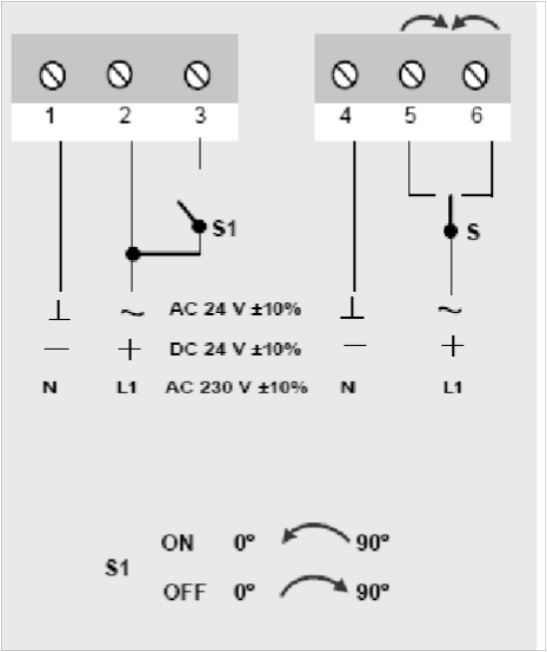

Чертёж и схемы подключения
Расшифровка маркировки
B — привод для противопожарных клапанов и клапанов дымоудаления; E — реверсивный, без возвратной пружины; 24 — питание AC/DC 24 В; B — базовое исполнение с двумя переключателями SPDT.
Важно знать
Момент подбирается по площади заслонки с запасом: для 1 м² нужно около 5 Н·м, для плотных, утеплённых и наружных заслонок — до 7–8 Н·м на 1 м². Привод «впритык» работает на пределе и выходит из строя раньше 60 000 циклов.
Без возвратной пружины привод не занимает безопасное положение при обрыве питания. Реверсивный привод применяют на нормально закрытых клапанах дымоудаления; для нормально открытых огнезадерживающих — пружинные BLF/BF.
Питание AC/DC 24 В берётся от трансформатора щита или контроллера; полярность для DC — по схеме. Кабель 1 м уже выведен из корпуса. Устройство не вскрывается — ремонт только на заводе.
AIRS дешевле на 737 ₽ при тех же посадочных размерах, моменте и схеме подключения — замена без переделки клапана. Наша основная линейка — электроприводы AIRS. Открыть AIRS BE24A
Подбор. Назовите размеры заслонки, питание щита и тип управления — подберём привод Nanotek или аналог AIRS, проверим момент с запасом и пришлём счёт в день обращения. Замена приводов Belimo, Lufberg, Hoocon — по таблице аналогов.
